一、系统概述

       随着社会经济发展，变频器、电弧炉、电气化铁路等冲击性、非线性、不平衡度负载在供配电应用中越来越多，谐波、负序、闪变、电压暂态等电能质量问题直接影响着电力系统的供电安全。

       电能是一种商品，其质量问题是供应商和客户共同关注的问题。用电企业建立一套智能的电能质量监测治理系统，实现对整个配电网络电能质量的实时监控与治理，是很有必要的。

       成都瑞科RC3000L电能质量管理系统，是实时监控和治理供配电系统中谐波、负序、闪变、电压暂态等电能质量问题的智能化监控管理系统。

       适用于新建、扩建和技改项目中工业、民用及公共建筑内电气设备的无功补偿、谐波抑制及综合治理。可根据不同行业类型和负载类型的电能质量问题设计合适的解决方案，以达到改善供电质量和确保电力系统安全经济运行的目的。

二、系统结构

       电能质量管理系统平台,主要由现场电能质量治设备层、物理网关通讯层、本地监控管理层和云端服务层组成。

       电能质量治理设备层：为系统基础，实现对电能质量的无功补偿与谐波治理，以及数据采集等具体任务。现场治理设备主要由无功功率补偿装置、有源电力滤波器、混合动态滤波补偿装置、混合动态消谐补偿装置、智慧型动态无功补偿装置、谐波保护器等构成。

       物理网关通讯层：实现治理设备与监控服务器间的数据传输，以及对治理设备进行功能分配。

       云端服务层：系统数据通过互联网与云数据服务器，经由PC、手机APP等服务终端，为用户提供可视化服务。

2.1 系统网络结构

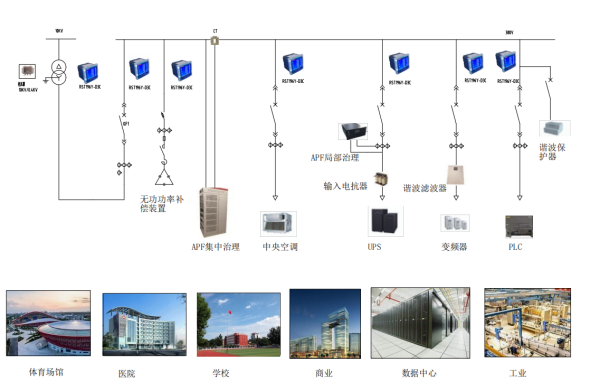

2.2 治理设备层结构

三、系统功能

3.1 电能质量参数实时监测

       监测系统具有CAD一次单线图，显示中、低压配电网络的一资接线情况；

       主画面可直接显示各回路的运行状态，并具有回路带电、非带电及故障着色的功能。主要电参量直接显示于人机交互界面并实时刷新；

       具有多画面切换及画面导航的功能；

       分散的配电系统具有空间地理平面的系统主画面。

3.2 数据管理

       基本测量数据：查看在基本测量功能中保存的结果数据。

       谐波数据：查看在谐波测量功能中保存的结果数据。

       功率数据：查看在功率测量功能中保存的结果数据。

       三相不平衡数据：查看在三相不平衡测量功能中保存的结果数据。

       录波事件记录：查看在事件录波功能中保存的结果数据。

3.3 数据采集处理

       通过电力监控系统可实时和定时采集现场设备的各电参量及开关量状态(包括三相电压、电流、功率、功率因数、频率、谐波、不平衡度、电流K系数、电话波形因子、电压波峰系数、电能、温度、开关位置、设备运行状态等)，将采集到的数据或直接显示、或通过统计计算生成新的直观的数据信息再显示(总系统功率、负荷最大值、功率因数上下限等)，并对重要信息量进行数据库存储。

3.4 趋势曲线分析

       系统提供了实时曲线和历史趋势两种曲线分析界面，通过调用相关回路实时曲线界面分析该回路当前的负荷运行状况。

如通过调用某配出回路的实时曲线可分析该回路的电气设备所引起的信号波动情况。

系统的历史趋势即系统对所有已存储数据均可查看其历史趋势，方便工程人员对监测的配电网络进行质量分析。

3.5 报表管理

       系统具有标准的电能报表格式，并可根据用户需求设计符合其需要的报表格式，系统可自动设计。

       可自动生成各种类型的实时运行报表、历史报表、事件故障及告警记录报表，及操作记录报表等。可以查询和打印系统记录的所有数据值，自动生成电能的日、月、季、年度报表，及根据复费率的时段及费率的设定值生成电能的费率报表。查询打印的起点、间隔等参数可自行设置。

       系统设计还可根据用户需求量身定制满足不同要求的报表输出功能。

3.6 用户管理

       对不同级别的用户赋予不同权限，从而保证系统在运行过程中的安全性和可靠性。如对某重要回路的分/合闸操作，需操作员级用户输入操作口令，同时还需工程师级用户输入确认口令后，方可完成操作。

四、设备选型
