一、系统概述

        RKS3006 建筑能耗监测管理系统使用物联网技术，采集分布建筑物各处的电表、水表、燃气表等能源计量仪表的各种 参数，建立建筑物本地的能耗监测管理系统。

        RKS3006 建筑能耗监测管理系统同时使用大数据技术，对各种数据进行处理与存储。为满足用户对能源消耗的精细化 管理，系统提供实时监测、能源看板、能耗统计、能耗分析、费用分析、用户报告、异常报警等多种功能。目的是为用户 节能提供一个有效的管理手段。

        RKS3006Cloud 建筑能耗监测管理系统云平台，是以 RKS3006 建筑能耗监测管理系统做为建筑物的本地系统，连通互联 网外网,接入云平台后建成云平台。云平台支持用户进行远程 PC 机、移动 APP 的登录访问与各种操作。

        RKS3006 建筑能耗监测管理系统所实现的本地监测与管理各种功能，通过联接互联网建立云平台后，在 RKS3006Cloud 建筑能耗监测管理系统云平台上同样实现与本地监测与管理的所有相同功能。

二、应用场所

       适用于新建或改扩建的办公建筑和公共建筑、集团公司、工业园区、大型物业、学校、医院、企业等不同行业的能耗 监测与管理的系统设计、施工和运行维护。

三、系统结构图

        RKS3006Cloud 建筑能耗监测管理系统云平台，采用分布式组网结构。平台系统分为设备感知层（包括第三方子系统）、 网络传输层、中心监控管理层、云端平台层与客户应用层。

        3.1 设备感知层 设备感知层通过智能仪表与智能传感器对实时参数进行监测和计量，设备感知层作为云平台的基础数据来源。建筑能 耗监测管理系统可方便接入第三方子系统，做为系统的综合数据来源。

        3.2 网络传输层 网络传输层通过强大的通讯协议转换功能,将采集到的设备感知层的数据传递到本地监控中心及云端平台层，起到承上 启下的作用。

        3.3 本地监控中心管理层 建筑能耗监测管理系统可以在建筑物本地设置监控中心，方便建筑物现场的监测与管理。也可以直接上传云平台。

        3.4 云端平台层与云端客户应用层 云平台采用云计算技术架构，由云数据服务器、云Web服务器等多个服务器组成，完成实时的数据采集、数据存储、 数据计算与数据分析，并通过Web服务器提云端供客户应用。 云端应用层是面向客户端，给客户端PC、移动PC、手机APP等智能终端提供远程登录访问、监视、控制、能效管理 与设备运维等云端应用服务。 云端应用层采用最新的H5和APP技术，跨平台通过客户端浏览器和移动APP即可访问平台，不需要再单独安装客户端 软件。

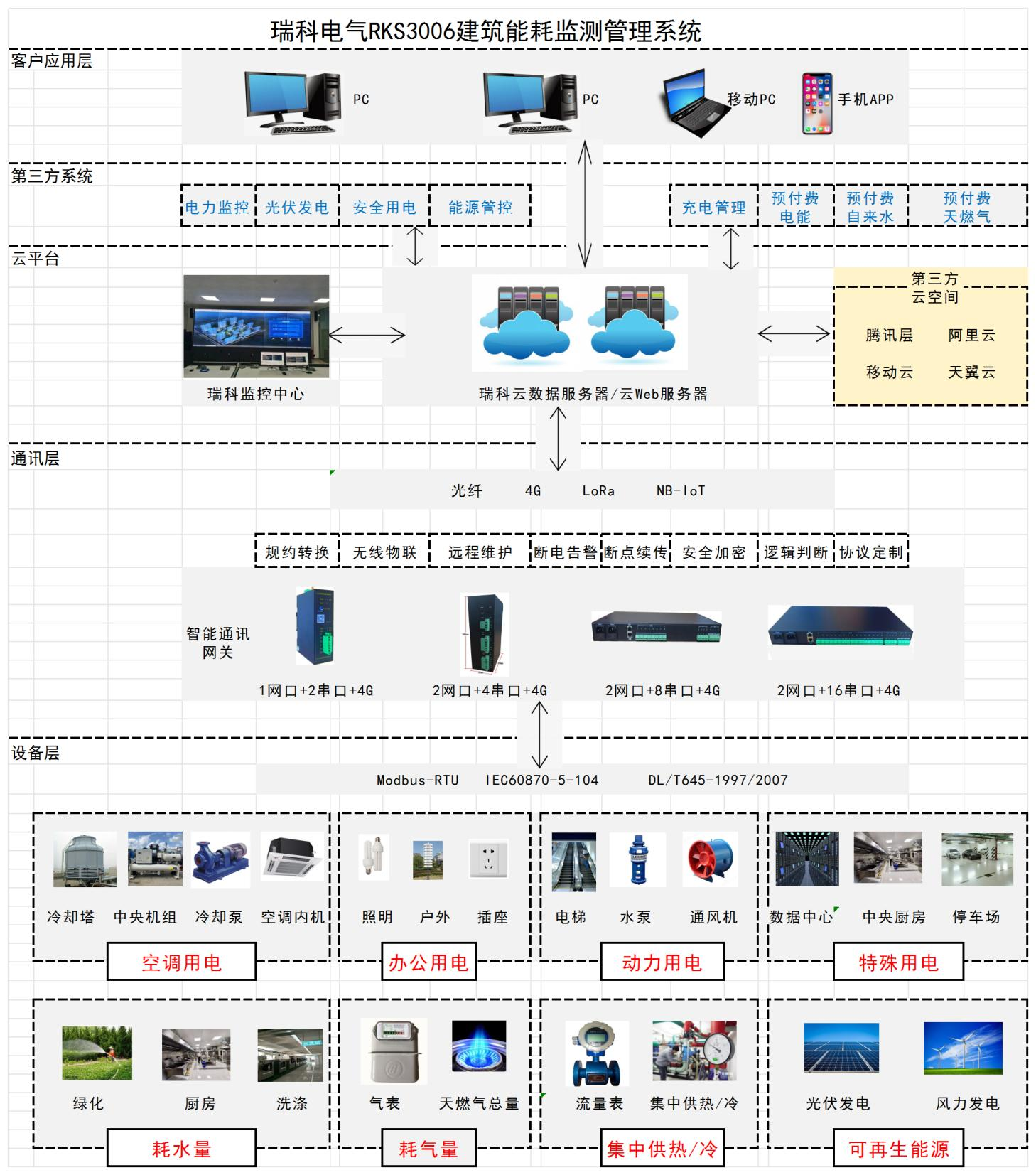

        3.5 RKS3006建筑能耗监测管理系统结构示意图

四、系统功能

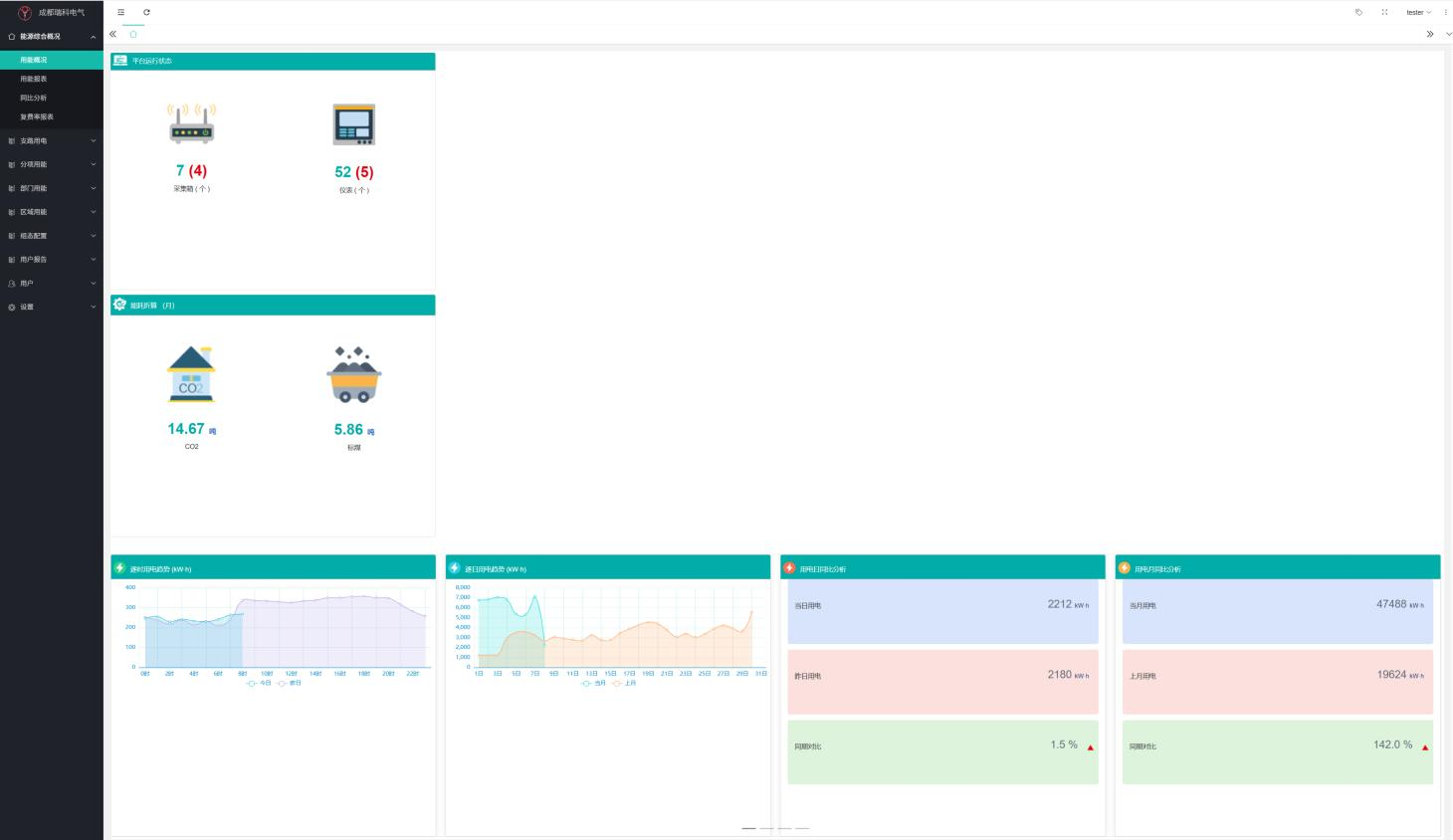

        4.1 系统概况

        RKS3006 建筑能耗监测管理系统的运行状态，以及当月能耗折算、各能耗逐时、逐月曲线，当日和当月能耗同比分析， 地图导航及工单管理管内容，在菜单界面滚动显示。

       4.2 配电监测与管网图

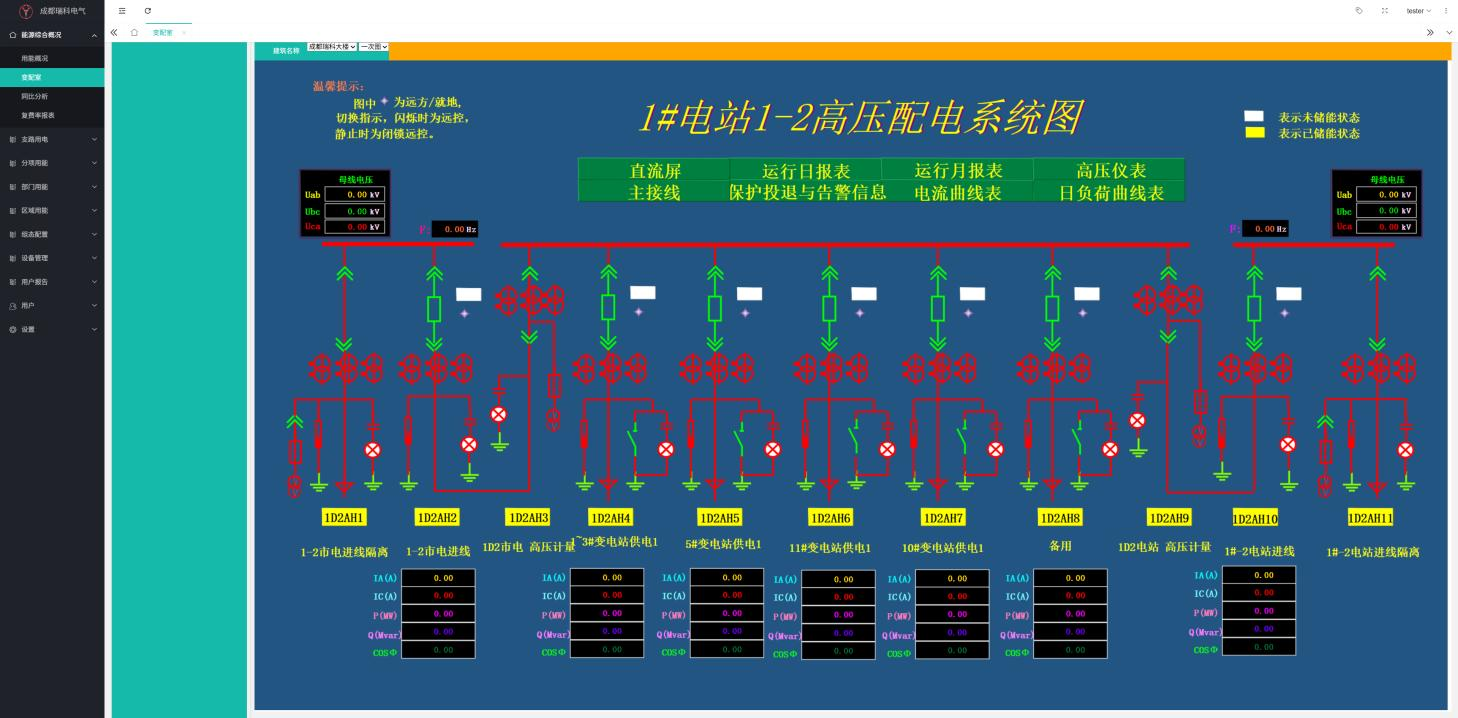

        以变电站配电结构一次接线图或建筑水、燃气管网图展示结构中各重要节点数据，方便用户掌握能源运行时参数。

4.3 视频监控 支持视频实时监控，可远程视频、语音指导现场操作。可实现告警、视频联动。

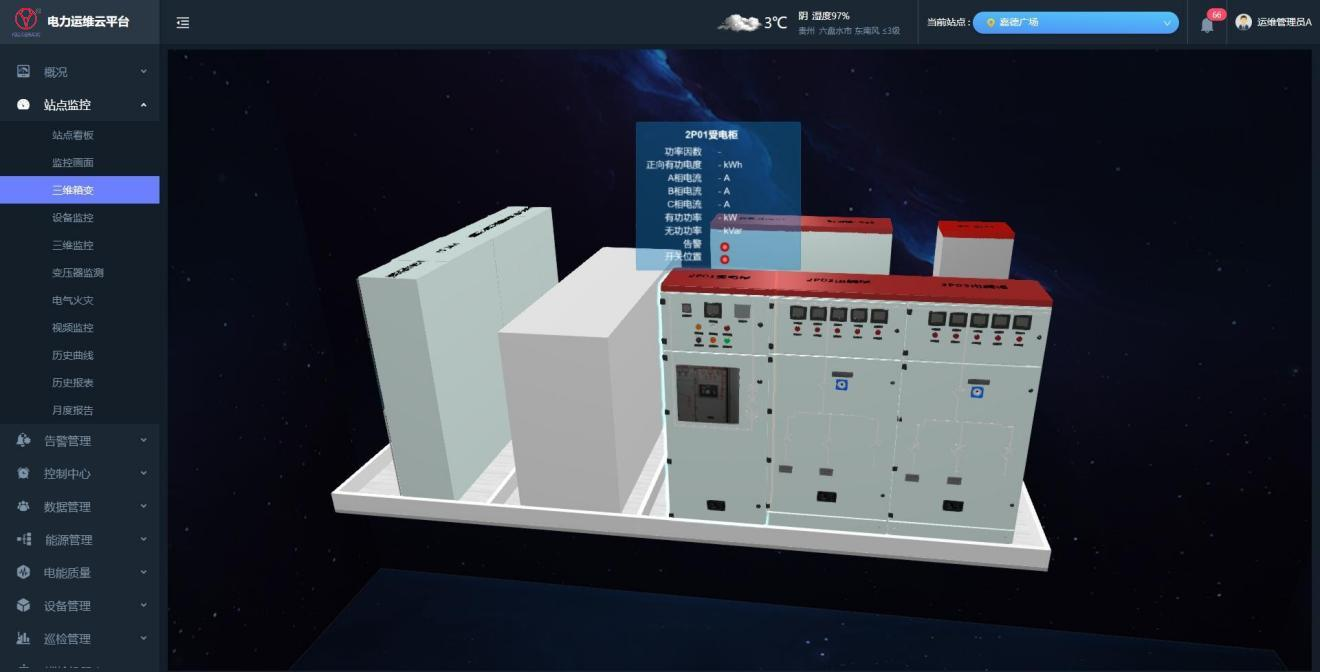

4.4 三维展示 通过 3D 图形方式展示项目现场模拟图，以更直观的方式对项目中建筑或设备数据进行动态展示。

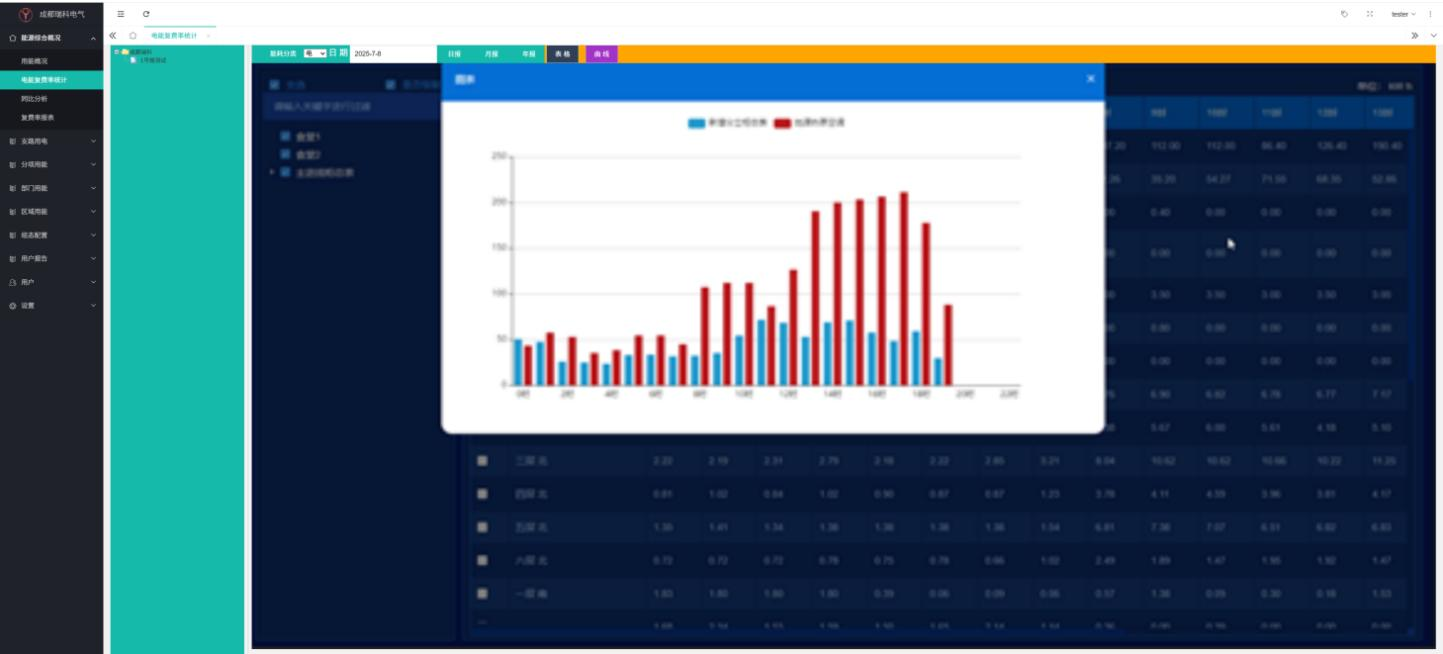

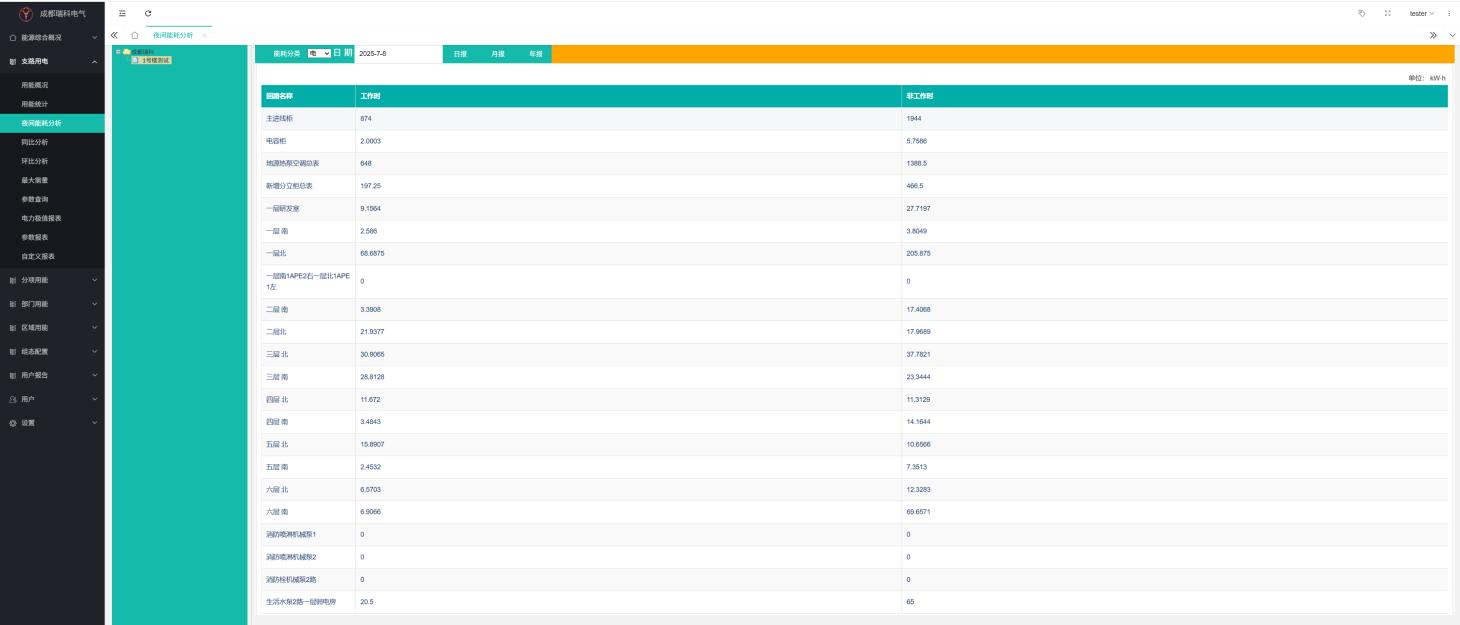

4.5 能耗统计 RKS3006 建筑能耗监测管理系统对建筑物，以及建筑内部各区域、分项、支路等结构，按日、月、年报表的形式进行 统计，按分类能源的用能消耗进行统计。 系统支持报表数据导出 EXCEL，支持选择建筑数据进行生成柱状图等。

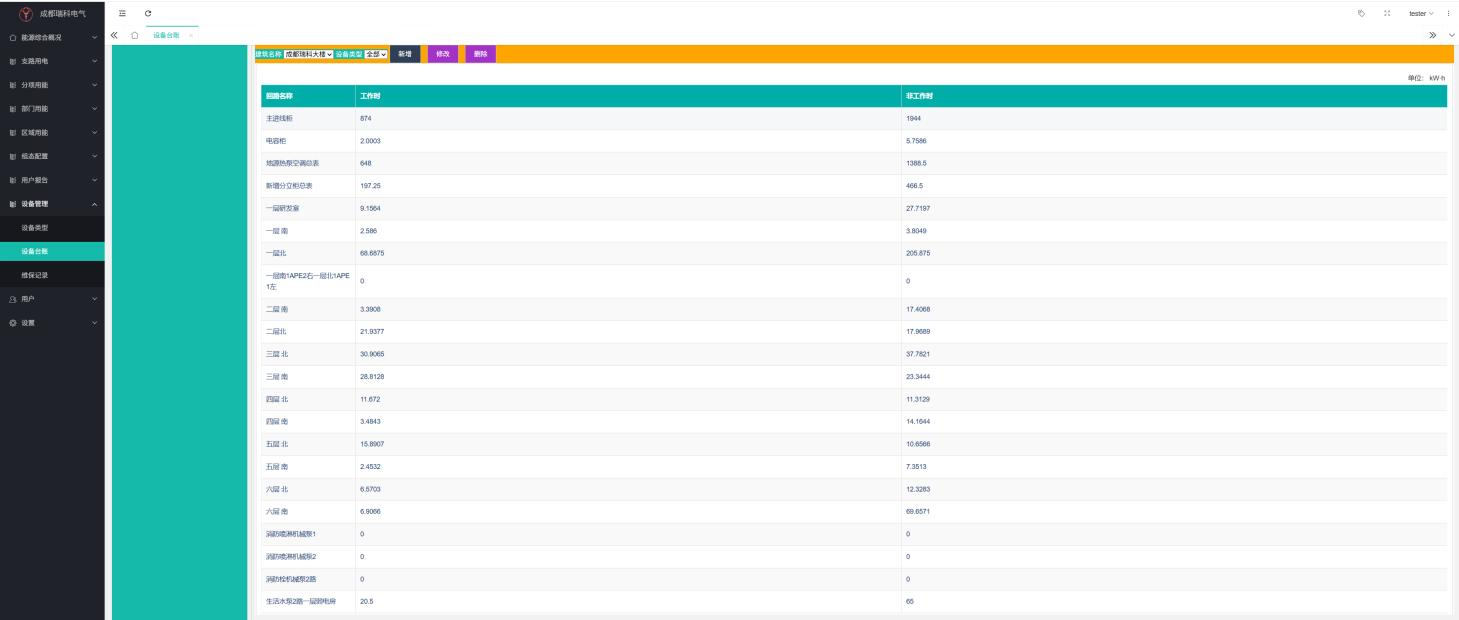

4.6 电能复费率统计 系统对电能复费率报表按日、月、年统计，对单栋建筑下不同支路的尖、峰、平、谷用电量及成本费用进行统计分析。 系统支持报表数据导出 EXCEL，支持选择建筑数据进行生成柱状图等。

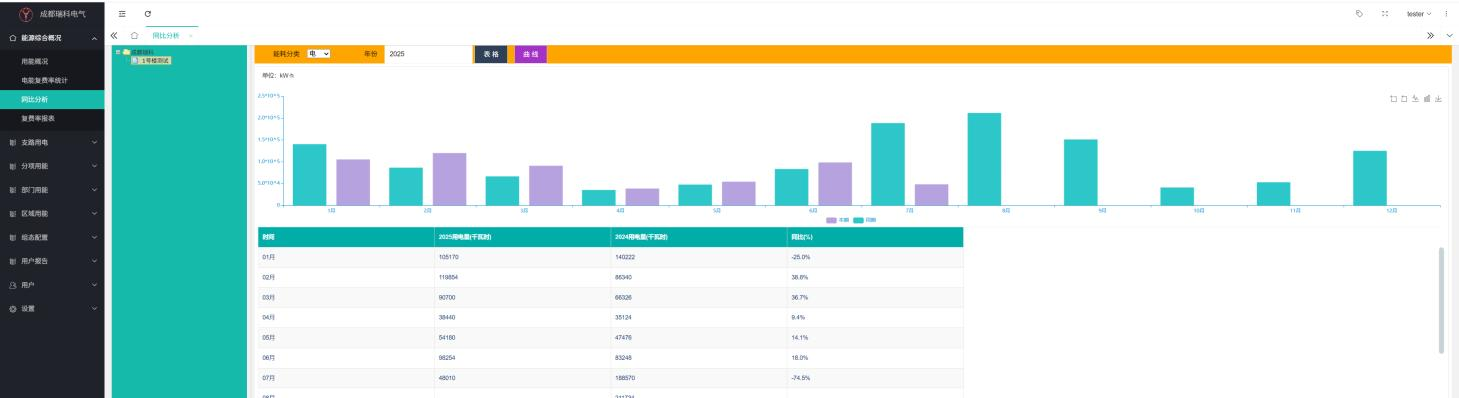

4.7 能耗同比分析 系统对建筑、分项、区域、支路等用能，按日、月、年以图形和报表结合的方式进行用能数据同比分析。

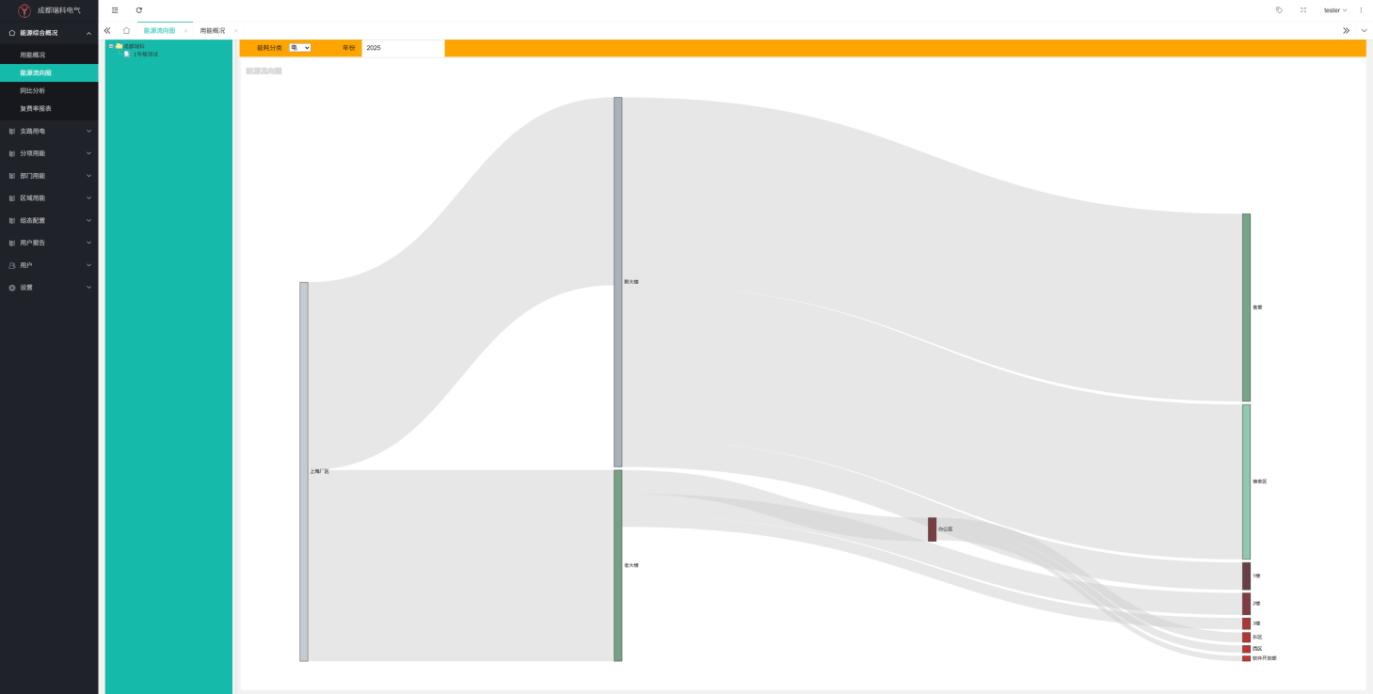

4.8 能源流向图 能源流向图展示单栋建筑指定时段内各类能源从源头到末端的的能源流向，支持按原始值和折标值查看。

4.9 夜间能耗分析 夜间能耗以表格、曲线、饼图等形式对选择支路分类能源在指定时段工作时间与非工作时间用能统计对比，支持导出 报表。

4.10 设备管理 设备管理包括，设备类型、设备台账、维保记录等功能。辅助用户合理管理设备，确保设备的运行。

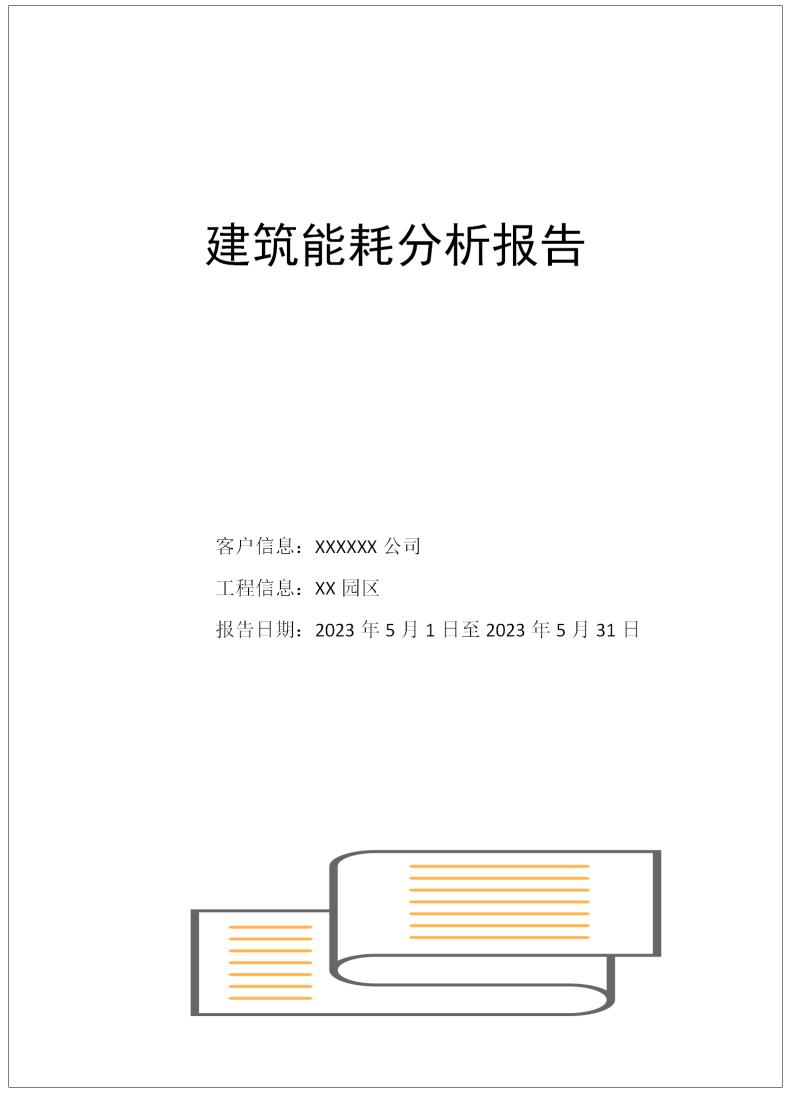

4.11 用户报告 用户报告针对选定的建筑自动统计各能源的月使用的同环比趋势，并提供简单的能耗分析结果，针对用电提供单独的 复费率用能分析，报告可编辑。

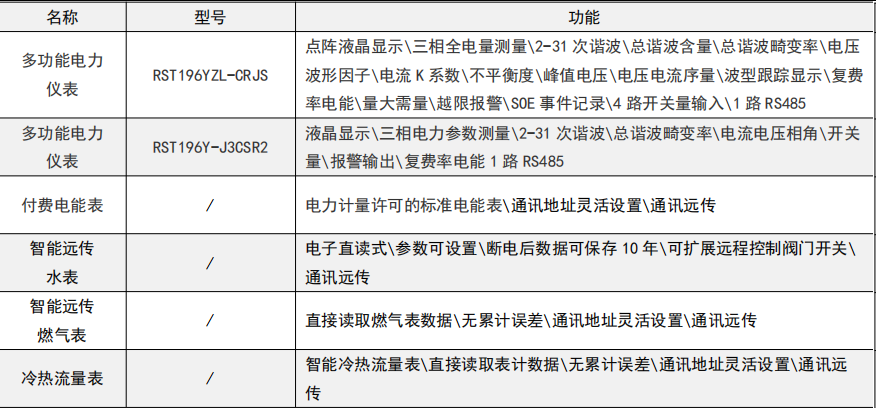

五、设备选型
