一、系统概述
RKS3003Cloud智慧电力运维云平台，是基于云计算、大数据、互联网、移动通讯等先进技术，为客户提供全面的变配 电系统监视、控制、运行与维护等用电管理和服务。
RKS3003Cloud智慧电力运维云平台，通过变电站、配电室、光伏电站、储能电站等各类电力能源现场的智能数据采集 装置与通讯网关，将现场各类电力设备的运行数据和状态实时传输到云平台，实现对现场24小时实时在线监控与诊断，有效的 保障电力能源供应的安全可靠。 同时，云平台通过专业丰富的能效管理功能，通过线上、线下打通的运维管理功能使得运维管理更加高效与便捷。通过 丰富和友好的PC用户交互界面以及移动APP，满足用户的个性化需求，可极大的提高运行维护的效率和质量。达到了降损节 能、减少人力开支、提升经济效益的目的。
二、适用范围
2.1 电力运维服务公司
Ø 提供专业的电力集中监控、管理、运维业务平台。
Ø 移动化运维功能打通线上、线下运维,提高运维效率。
Ø 可定制的个性化运行报告,满足不同客户需求。
2.2 工业园区/大型企业/医院/高校
Ø 提供专业全面的配电系统监控功能,确保用电安全。
Ø 提供专业全面的能源管理系统,节能降耗、经济运营。
Ø 开放的集成能力,方便与其他系统集成和分享数据。
2.3 电力设备制造商
Ø 为生产的电力设备提供配套的云上监控管理服务
Ø 帮助公司从生产销售延伸到售后和运维市场
Ø 通过设备运行、运维数据为产品持续创新提供数据支撑
三、系统结构

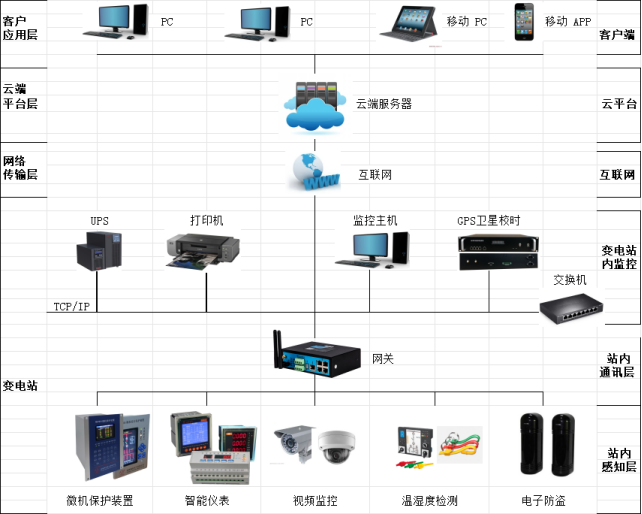

3.1 物理结构
RKS3003Cloud电力运维云平台系统完全遵循物联网分层分布式体系，构建而成完全一体化的智慧管理平台系统。系统分为设备感知层、网络传输层、云端平台层、客户应用层。
3.1.1 变电站设备感知层
感知层由变配电室的各种保护测控装置、智能仪表、温湿度探测器及其他智能终端组成，主要用于变配电站内的供配电设备状态信号、电力参数的数据采集和控制。也可在变配电室设置本监控中心。
3.1.2 互联网络传输层
主要用于变配电站与云平台之间的信号转换和数据传递。通讯层由互联网、网络交换机等设备组成。
3.1.3 云端平台层
云平台采用云计算技术架构，有多个服务器组成，完成实时数据采集、数据存储、计算与分析，并通过Web服务器提供客户应用。采用最新的H5和APP技术，跨平台通过客户端浏览器和APP即可访问平台，不需要再单独安装客户端软件。
3.1.4 客户应用层
面向客户PC、移动PC、手机APP等智能终端，提供远程登录访问、监视、控制、能效管理与设备运维等云端服务。

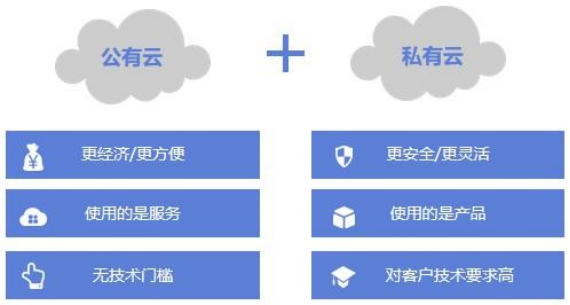

3.2 部署架构
RKS3003Cloud电力运维云平台支持公有云与私有云两种部署方式。
3.2.1 公有云即系统托管模式
对于设备比较少的现场，采用公有云方式可极大的降低上云成本和运营成本。
瑞科电气负责完成用户变配电站的电力自动化监控系统的安装和调试，指导用户将变配电站的电力数据上传至瑞科电气智慧电力运维云平台。委托瑞科电气管理，按规定或约定收取软件基础费用和每年托管费用。
3.2.2 私有云即系统自营模式
对于设备量比较大、对数据安全又有特殊要求的现场，可以采用私有云方式。
系统平台建在客户监控室内，客户可以按照瑞科电气推荐的设备与软件配置进行采购，并申请阿里云、移动云等云空间服务器。
瑞科电气负责完成系统平台的安装调试，并指导客户运维队伍的培训，移交客户自行管理系统平台。如果客户没有技术力量自行维护，也可以选择每年向瑞科电气支付一定的技术费用，委托瑞科电气负责技术检查与维护。客户只负责系统平台的日常管理。
四、云平台功能
4.1 功能清单
云平台功能项目 | 云平台配置 |
实时监控 | |
l 自定义站点看板 | √ |
l 站点地图 | √ |
l 在线组态画面（系统图、环境等） | √ |
l 设备监控 | √ |
l 控制开关/设定参数 | √ |
l 历史曲线 | √ |
l 历史报表 | √ |
l 视频监控 | √ |
l 视频巡检 | √ |
事件告警 | |
l 自定义告警类型 | √ |
l 告警条件设定 | √ |
l 实时告警（弹框、短信、APP） | √ |
l 事故追忆 | √ |
l 故障录波分析 | √ |
l 事件与告警记录查询 | √ |
数据分析 | |
l 自定义历史曲线 | √ |
l 自定义报表 | √ |
l 运行报告 | √ |
能源管理 | |
l 能耗总览 | √ |
l 分类分项统计分析 | √ |
l 电费分析 | √ |
l 同比分析 | √ |
l 能耗报表 | √ |
l 抄表 | √ |
l 偏差分析 | √ |
l 需量分析 | √ |
电能质量 | |
l 电能质量实时监测 | √ |
l 电能质量统计报告 | √ |
设备管理 | |
l 设备管理 | √ |
l 电子档案 | √ |
l 产品库 | √ |
运维管理 | |
l 员工管理 | √ |
l 用户组织管理 | √ |
l 巡检计划 | √ |
l 工单管理 | √ |
l 运维统计看板 | √ |
l 缺陷管理 | √ |
l 运维公司管理 | √ |
l 工作量评估 | √ |
l 变电站地理位置监控 | √ |
l 员工地理位置监控 | √ |
控制中心 | |
l 自动控制 | √ |
l 控制记录查询 | √ |
可视化大屏 | |
l 平台/运维大屏 | √ |
l 站点大屏 | √ |
l 能源管理大屏 | √ |
自由集成第三方WEB应用 | |
l 变电站五防系统 | √ |
l 变电站环境监控系统 | √ |
l 视频监控系统 | √ |
l 售电管理系统 | √ |
l 光伏发电系统 | √ |
l 充电管理系统 | √ |
l 其他系统 | √ |
其它 | |
l 自定义菜单 | √ |
l 通讯状态监控 | √ |
l 数据转发（Modbus RTU） | √ |
移动终端 | |
l 移动APP | √ |
4.2 实时监控
4.2.1 实时动态的一次接线图
监测整体配电网络的各类运行参数，支持通过浏览器在线设计接线图等各类监控画面，画面实时刷新，自动同步到 APP。用户可自建自定义图形库，管理常用图元控件。系统图等各类监控画面，可以直接通过浏览器在线编辑，既方便又安全。
（四川师范大学配电工程）
实时监测配电室、开关柜等区域的环境参数，如温度、湿度、漏水监测、烟感报警、视频监控等。
实时监测远程数据采集终端DTU 或集中器的通讯状态，实时显示电力运维平台与远程数据采集终端的通讯状态是否正常。
实时监测变压器的电流、电压、负载、需量、温度等数据信息，数据异常时，自动发出告警， 提醒相关人员及时处理，避免事故的发生。
支持视频实时监控，可远程视频、语音指导现场操作。可实现告警、视频联动。
操作权限：遥控/遥调。
自动控制计划：定时控制，控制记录。

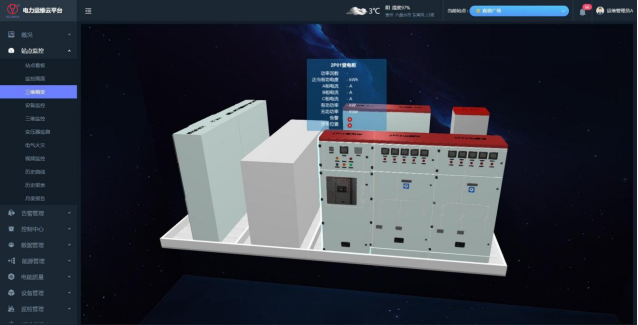

对开关柜、变压器等一次设备进行 3D 建模，可直观展示设备运行状态，故障位置等信息。
故障报警管理主要实现对配电室设备运行故障的监视功能，实现即时告警，精确定位。通过故障管理功能，用户可对告警进行实时的监控，系统提供了故障智能诊断功能，以提高故障发现、故障处理的效率，减小故障造成的影响，更加有效的保障安全运行；云平台为用户提供了告警的实时监控浏览与查询。
告警可以同视频联动，做告警时的图像视频抓拍。告警也可以跟派单联动，发送运维工单到运维工手机。
平台可以记录事故告警时间点前后几分钟所有相关联的数据的变化情况，记录的周期为秒级， 可用于帮助运维人员找到故障的原因。
平台可以采集继电保护、故障录波仪、电能质量监测仪的录波数据，通过图形化方式直观呈现故障过程，帮忙技术人员远程快速分析故障原因。
结合电子地图显示配电室的分布情况，并汇总配电室所数量、累计装机容量、累计运行容量等信息，点击站点图标可跳转至配电室详细信息。
显示某个配电室的基本信息（电压等级、变压器台数、装机容量、运行容量）、运行状态（功率、环境温湿度等）、事件信息（遥信事件、遥测事件）、当日用能情况（逐时用能趋势、环比用能情况）。显示内容客户自定义，可通过拖拉方式实现配置。
大屏显示画面：
4.6 设备管理
设备的内部标识、名称、类型、厂商等基本信息；配置配电室、配电柜、设备、采集设备之间的一一对应关系。管理分类、用途分类、安装位置、购买时间、终止使用时间、保养周期等。
配电室的图纸、检测试验报告等电子材料可上传到云平台上进行管理。所有现场设备的产品信息、使用手册、告警和故障记录、检修维修记录等都在云平台上管理纪录。
以上所有电子资料和信息都可以在 APP 上在线查看。
系统提供灵活和强大的数据查询、统计、分析、发布及报表展现等功能，用户可以通过该模块获得各方面的报表和图表数据。
4.8 运维管理
值班人员接到客户电话报修或其它服务人员通过 PC 端报修，将报修的相关信息录入到平台中，并可依据不同的权限进行后续的报修派工调度工作。 运维人员可以抢单。所有运维过程通过APP 记录（支持拍照），并在管理系统中可以查看。
通过系统编制巡检计划，经审核后生成巡检任务推送到巡检人员的手机上，巡检人员执行巡检任务并登记巡检内容。APP内置各类设备的巡检检查项，巡检人员可以直接在 APP 上记录每项检查结果。APP自动对巡检结果做评估，给出总体打分评价。实现配电安全运行的指标化。
4.8.3 运维流程图：
通过运维人员的 APP 实时查看运维工程师当前位置。
平台提供强大的能效分析功能，通过对水、电、气、冷、热等各类用能数据的分类分项计量， 以及同、环、占比、排名、变化分析，可迅速发现用电大负载和异常负载。做到节能降耗做到有的放矢，有据可依。
在线查看图形化展示的各监测点的电能数据。定期刷新一次，进行能耗的动态实时显示。配电室总电能以及尖、峰、平、谷各段用电情况。
可图形化展示线路的实时电能质量情。平台按月为单位统计各项电能质量参数，给出电能质量报告。电能质量报告为电能质量治理提供精确的数据依据。
1、站点信息总览：通过 APP 可直观看到配电室的运行状态、通讯状态和概要信息。有问题的站点会通过醒目的方式提醒运维人员。通过 APP 的站点看板，运维人员可以看到配电室的主要运行数据和负荷运行趋势。
2、站点实时运行数据：可以查看设备的所有实时运行数据，模拟量和状态量分类显示，更新周期达到秒级。
3、告警：各类告警信息同时通过 APP 消息推送和短信发送给运维人员。所有的告警信息都会永久记录，随时可查。
1、设备信息管理：APP 可查询到配电室所有设备的详细信息，支持扫码查询。
2、配电室电子档案管理：APP 可查询到配电室的各类电子档案，如图纸、测试报告、检测报告、巡检报告、检修记录等等。信息分类存储，可在线查看。
运维工可以通过APP 接收运维任务，同时在现场运维过程中也可以通过APP 记录运维过程。所有的运维任何和记录都永久保存，随时可追溯。
4.11.4 能效管理
可通过APP查看企业的各类用能数据和统计分析报告，随时发现企业不合理用能，以便随时调整用能安排。
