一、系统概述

        RKS3007 企业能源管控平台是分布式平台（本地系统），使用物联网技术，实现企业各处各类能源进行集成管理模式， 对企业的生产、输送、分配和消耗各环节实行动态监控和数据化管理。

        RKS3007 企业能源管控平台，监测企业的水、电、燃气、蒸汽及压缩空气等各类能源的消耗情况，通过数据分析，帮 助企业针对各种能源需求及实际用能情况、产品能源单耗、工序能耗、重点设备用能等进行能耗统计、同环比分析、能源 成本分析、用能预测、碳排分析，为企业加强能源管理，提高能源利用效率，以及为节能评估、能源审计提供基础数据。

        RKS3007Cloud 企业能源管控云平台，是以 RKS3007 企业能源管控平台做为企业能源管理的本地系统，连通互联网外网, 接入云空间建成云平台。云平台支持用户端 PC 机、手机 APP 的远程登录、访问与各种操作。

        在 RKS3007Cloud 企业能源管控云平台上实现的所有功能与 RKS3007 企业能源管控平台的本地监控中心相同，方便企业 各级管理人员进行远程监控与管理。

二、适用范围

        适用于新建或者改建的能源供给企业、高耗能企业和离散制造企业厂房、工业园区、集团公司等不同企业的能耗监测 管理。 具体工程可结合当地政府部门的要求和企业的管理需求，设计 RKS3007 企业能源管控系统的软硬件具体功能与设备配 置，以满足各企业能耗监控的不同要求。

三、系统结构

       RKS3007Cloud 建筑能耗监测管理系统云平台，采用分布式组网结构。平台系统分为设备感知层（包括第三方子系统）、 网络传输层、中心监控管理层、云端平台层与客户应用层。

       3.1 设备感知层

       设备感知层通过智能仪表与智能传感器对实时参数进行监测和计量，设备感知层作为云平台的基础数据来源。建筑能 耗监测管理系统可方便接入第三方子系统，做为系统的综合数据来源。

       3.2 网络传输层

       网络传输层通过强大的通讯协议转换功能,将采集到的设备感知层的数据传递到本地监控中心及云端平台层，起到承上 启下的作用。

       3.3 本地监控中心管理层

       企业能源管控平台可以在企业本地设置监控中心，方便建筑物现场的监测与管理。也可以直接上传云平台。

       3.4 云端平台层与云端客户应用层

       云平台采用云计算技术架构，由云数据服务器、云Web服务器等多个服务器组成，完成实时的数据采集、数据存储、 数据计算与数据分析，并通过Web服务器提云端供客户应用。 云端应用层是面向客户端，给客户端PC、移动PC、手机APP等智能终端提供远程登录访问、监视、控制、能效管理与设备运维等云端应用服务。云端应用层采用最新的H5和APP技术，跨平台通过客户端浏览器和移动APP即可访问平台， 不需要再单独安装客户端软件。

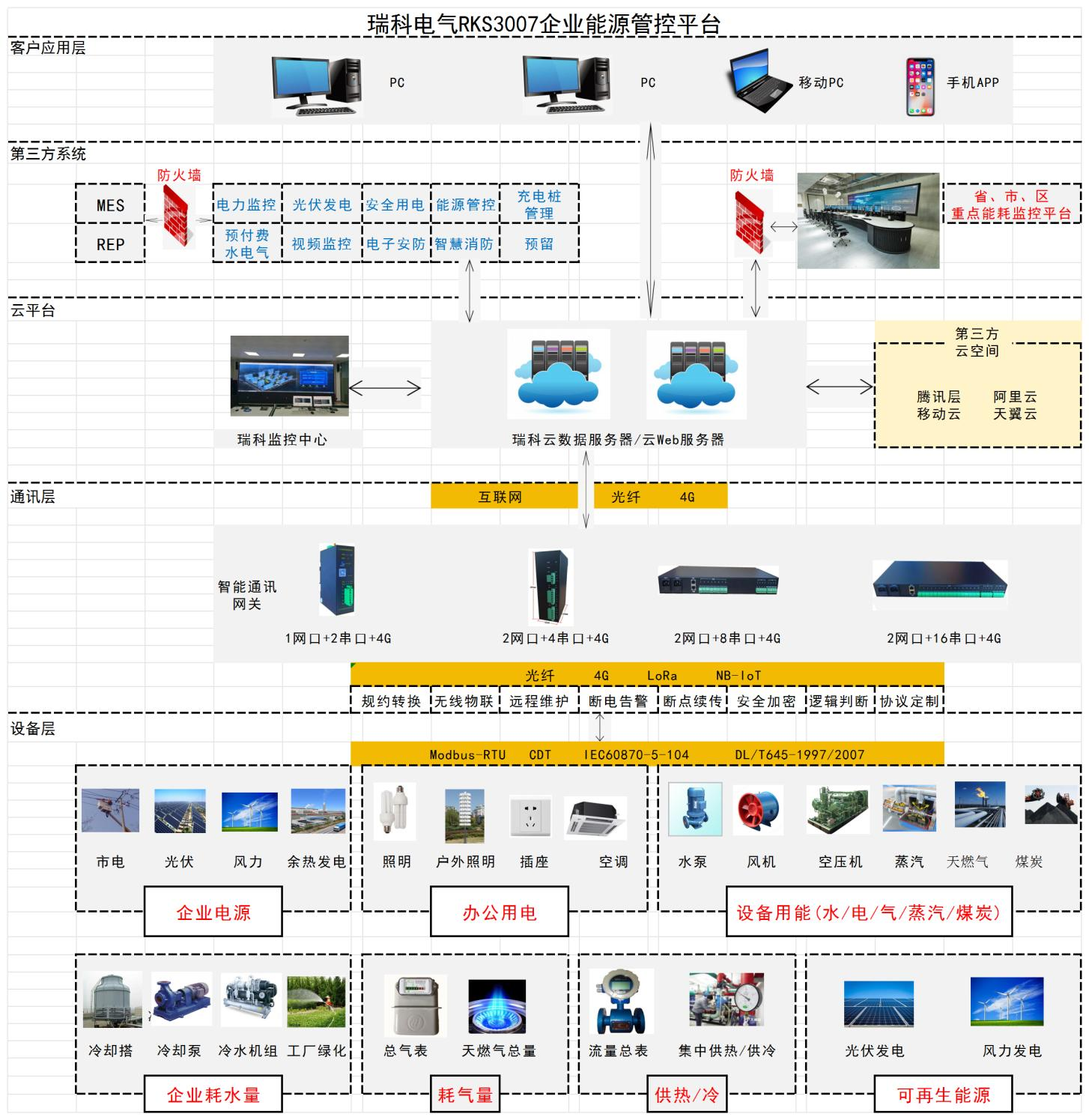

       3.5 RKS3007Cloud企业能源管控云平台结构示意图

四、系统功能

       4.1 三维展示

       通过 3D 建模，三维立体展示企业及各区域的各类能耗位置、数据指标、异常情况、通讯情况，以及展示当月分类能 耗统计、当年与去年用电量对比、分类能耗点对比等信息。 通过对动力管线虚拟仿真，展示设备的实时运行状态及能源消耗情况，结合动态的能源流向，为企业提供身临其境的 直观体验。

       4.2 视频监控

       支持视频实时监控，可远程视频、语音指导现场操作。可实现告警、视频联动。

       4.3 主菜单画面

       层示企业的用电情况(,包括变压器与当日用电峰谷平用电概况)、日/月/年分类能耗前数据、当年/去年能耗同比分析、 当年能耗趋势，以及用户侧重的各类能耗数据统计。

       4.4 单位产值能耗统计

       能耗监测管理系统与企业 MES 系统对接，导入 MES 系统的产品产量与产值。若不能直接自动导入的各类数据提供手工 录入。 通过系统采集到的各类能耗数据，结合企业的产品产量与产值，统计单位产品产值能耗。

       4.5 能源集中管控（大屏展示）

       系统将所有能源数据集成在一个菜单看板上，进行大屏展示，从多个角度对比分析，完成各条生产线的能耗数据对比， 让用户全面掌握整个企业的能源消耗、能源成本、碳排放等各能耗指标。

       4.6 绩效考核

       针对各条生产线、各车间、各班组设置生产考核指标与评分标准，结合单位能耗数据，进行能源绩效考核，科学量化 考核对象的用能差距，有针对性的提高用能效率。

       4.7 设备运行管理

       系统对各个能耗设备进行实时数据采集，监测能耗设备的开机运行、停机、待机及异常状况，对温度、湿度、流量、 压力、速度等生产线工艺的数据进行实时监测。

       4.8 数字资产管理与电子档案

       分类能源的用能设备图纸、检测试验报告等电子材料可上传到云平台上进行管理。所有现场设备的产品信息、使用 手册、告警和故障记录、检修维修记录等都在云平台上管理纪录。以上所有电子资料和信息都可以在 APP 上在线查看。

       4.9 能耗分析管理

       系统提供水、电、气等能源在输送、转换、使用各环节的能耗分析，让企业能及时发现异常用能情况，及时纠正能源 的滴漏、跑、冒等能源浪费现象。

       4.10 能效分析报告

       系统提供设备能效监测数据与分析结果，以及节能建议，让企业管理人员了解整个企业的能效水平，制定节能措施。 让系统为企业节能降耗提供数据支持。

       4.11 能源管网组态（工业组态）

       用户自定义监控管网，通过友好人机界面展示监测数据，支持远程控制设备。

       4.12 手机 APP

       通过手机 APP，可以远程登录、访向、操作系统。在手机 APP 上可直接完成登下功能：

• 电气一次接线图及水、气管网图查看

• 水、电、气各类能源数据查看

• 各类能源消耗统计与分析

• 视频监视与回放

• 运行环境巡视

• 运维任务执行

五、设备选型

5.1 高压配电设备

5.2 低压配电设备

5.3 智能流量表计

5.4 其他设备
