一、系统概述

        RKS-EIoT 能源物联网管理云平台是分布式集成系统的综合性管理平台，采用泛在物联技术、云计算技术、大数据技术、 移动通讯技术、智能传感技术等前沿技术，为用户提供能源数据采集、数据统计、能效分析、用能管理、设备管理等服务。

       RKS-EIoT 能源物联网管理云平台可以广泛应用于多种领域。

二、适用范围

三、云平台结构

        RKS-EIoT 能源物联网管理云平台，采用分布式组网结构。云平台系统分为设备感知层（包括第三方子系统）、网络传 输层、云端平台层、客户应用层。

       3.1 设备感知层

       RKS-EIoT 能源物联网管理云平台通过智能仪表与智能传感器对实时参数进行监测和计量，设备感知层作为云平台的基 础数据来源。 云平台开放性的接入第三方子系统，做为云平台的综合数据来源。

       3.2 网络传输层

       网络传输层通过强大的通讯协议转换功能,将采集到的设备感知层的数据传递到云端平台层，起到承上启下的作用。

       3.3 云端平台层

       云平台采用云计算技术架构，由云数据服务器、云Web服务器等多个服务器组成，完成实时的数据采集、数据存储、 数据计算与数据分析，并通过Web服务器提云端供客户应用。云平台的监控中心，做为整个云平台的技术运维中心。

       3.4 云端应用层

       云端应用层面向客户端的PC、移动PC、手机APP等智能终端，提供远程登录访问、监视、控制、能效管理与设备运 维等云端应用服务。 云端应用层采用最新的H5和APP技术，跨平台通过客户端浏览器和移动APP即可访问平台，不需要再单独安装客户端 软件。

       3.5 云平台结构示意图

四、云平台功能

        4.1 实时数据集抄

       实时采集计量分类分项的各项能耗数据（电量、水量、燃气量、集中供冷量、集中供热量以及其他能耗）。 数据资源管理方面，可以集中显示或查询各分类、分项的能耗数据（包括能耗实时数据和历史数据），并根据实际情 况进行日报、月报和年报查询或打印，提高工作效率，节约人力资源。

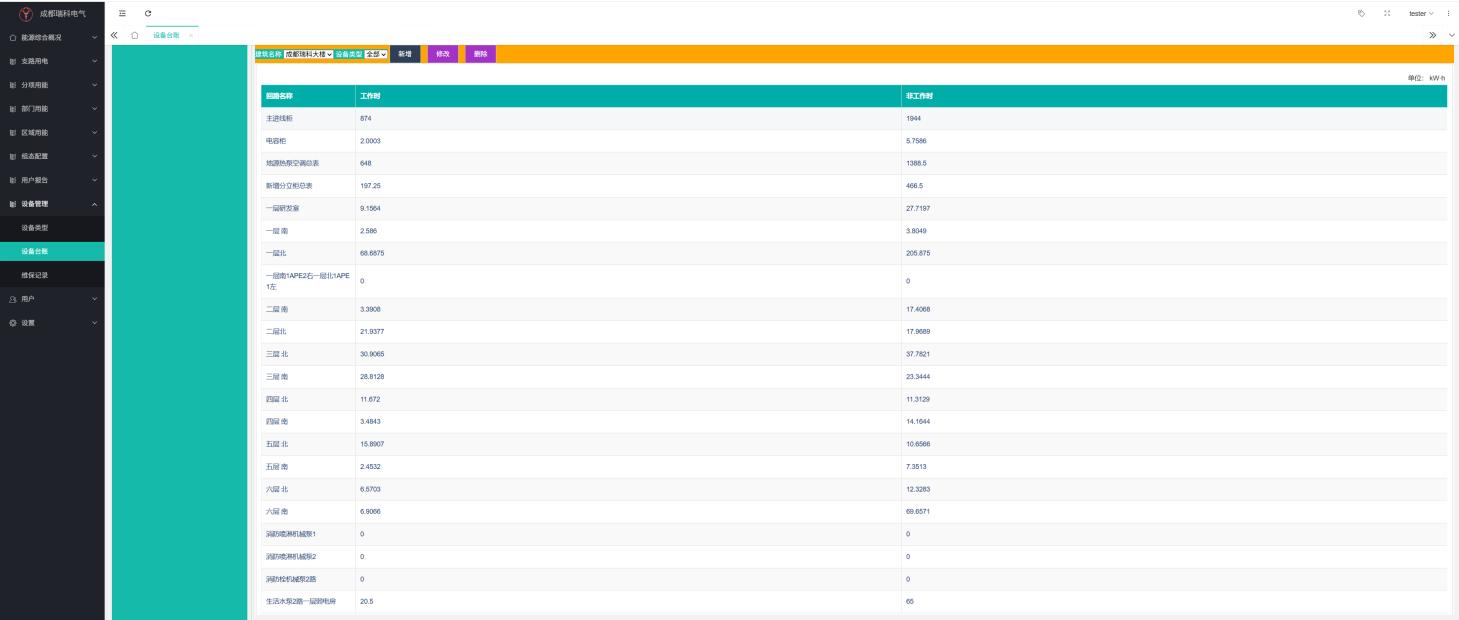

       4.2 用能报表管理

       按照分项、区域、部门等不同的组织方式进行报表统计与展示，方便用户从多个维度使用用能报表。

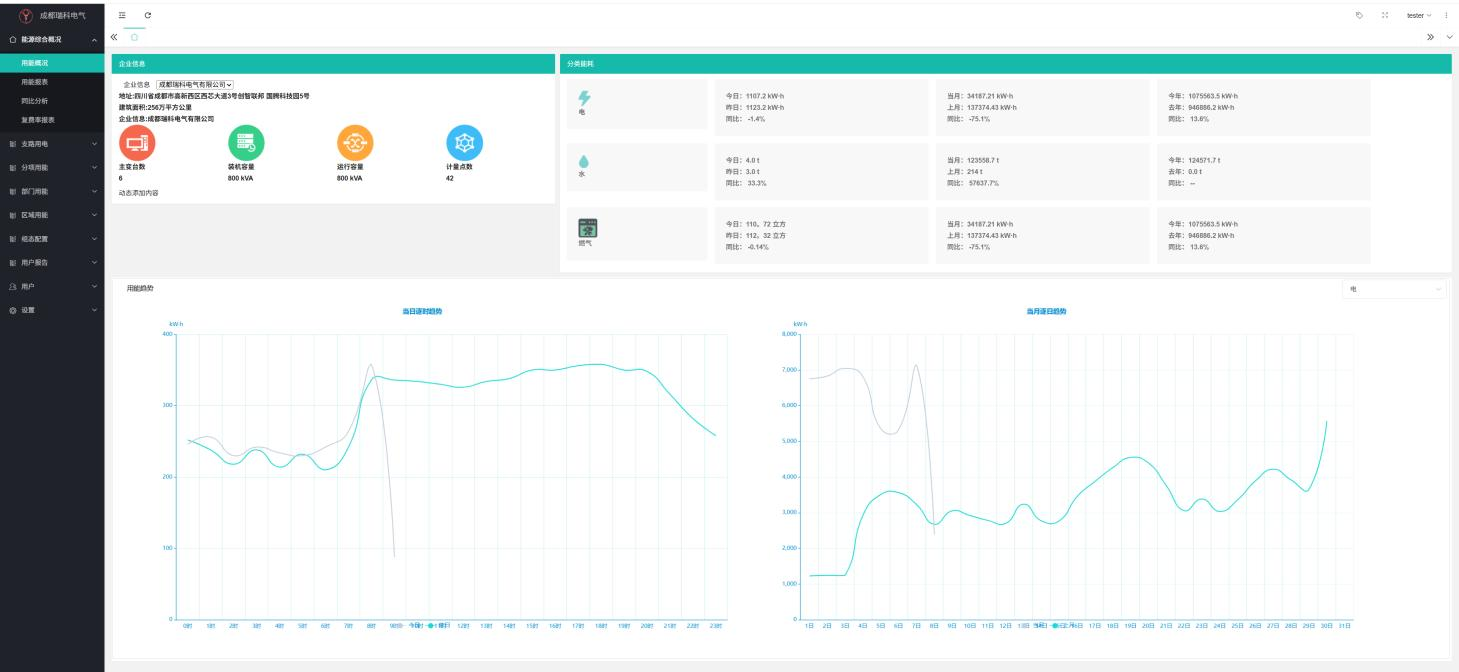

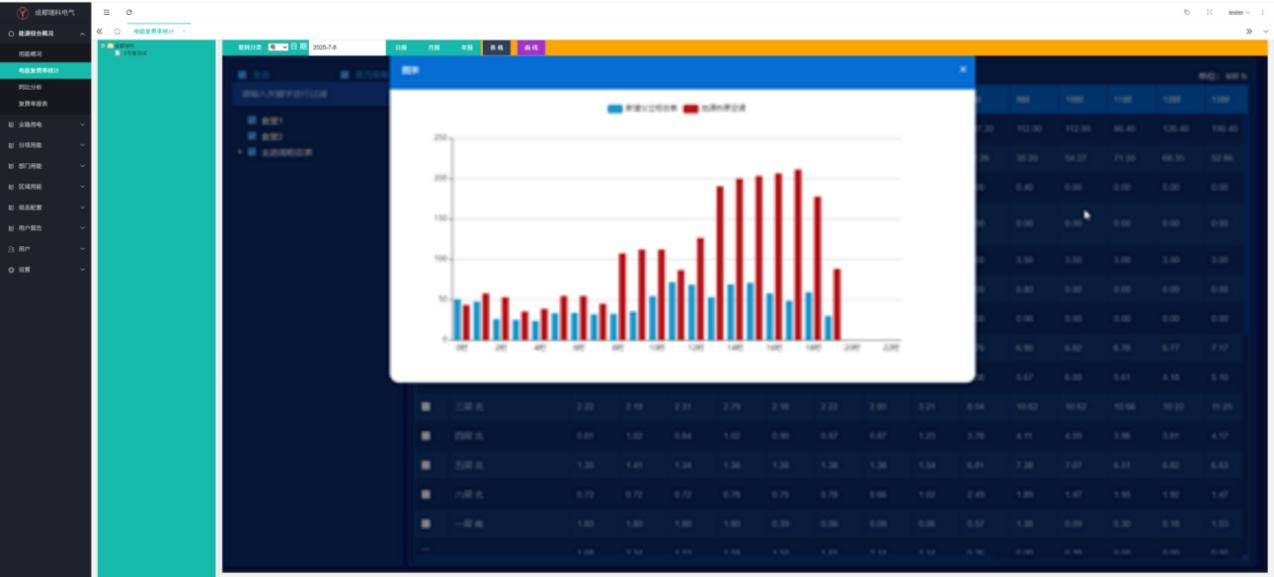

       4.3 数据图形直观化

       提供丰富的数据可视化功能，通过饼状图、柱状图、曲线图、堆积图等直观的方式，将数据呈现给用户，方便用户做 出决策。

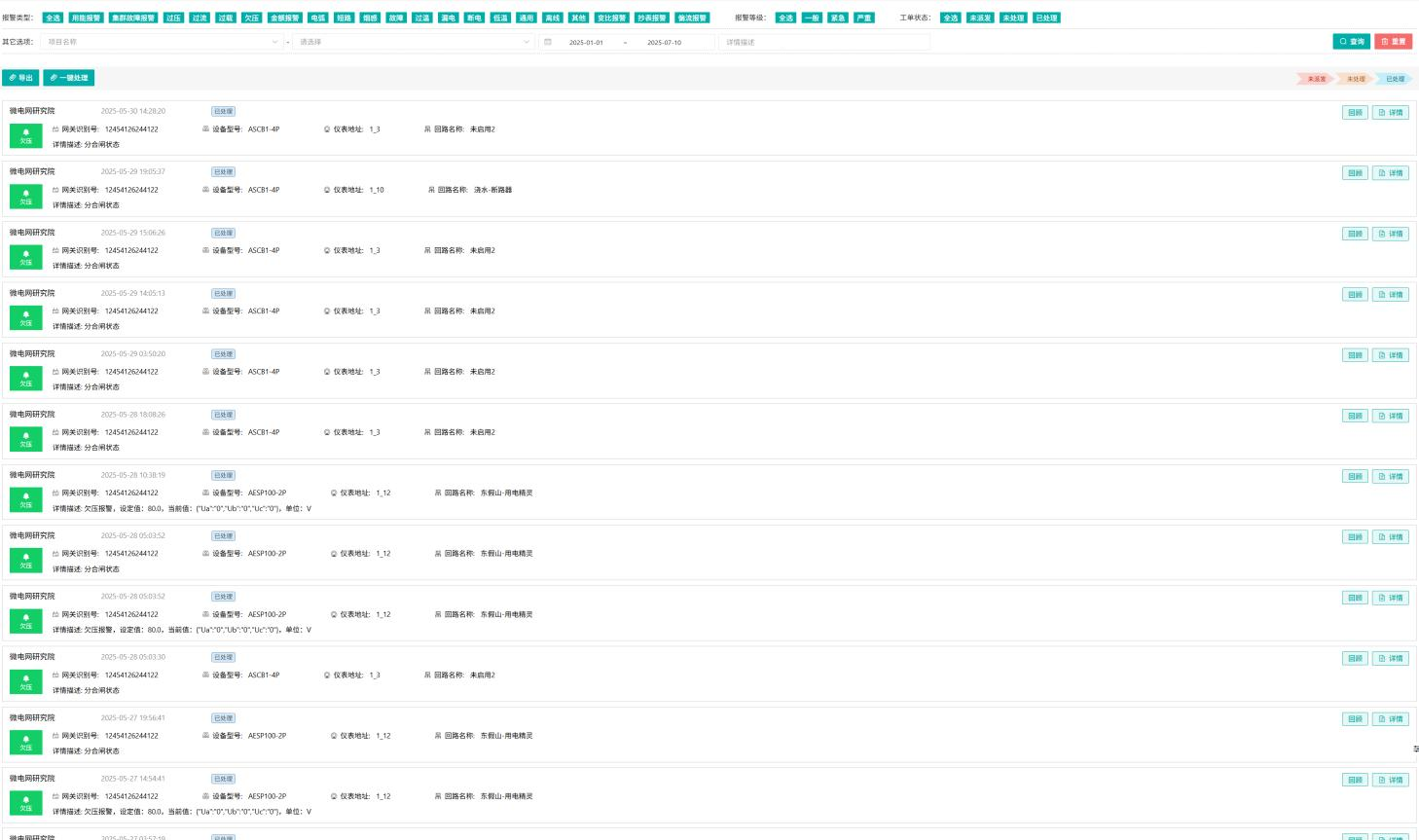

       4.4 告警信息管理

       支持多种不同类型的报警信息。为保证平台运行，提供智能设备与通讯网关的故障报警信息，并提供多种能耗预警模 型供用户选择。

       4.5 能耗分析报告

       从多个维度统计分析用户能耗使用情况，提供详细的能耗分析报告。可以提供同比分析、环比分析、复费率电量和电 费分析、能耗排名分析、报警情况统计等功能。

       4.6 设备健康管理

       为用户提供设备健康管理功能，随时记录设备管理与维保数据，帮助用户掌握各种设备的生命周期及健康状况。

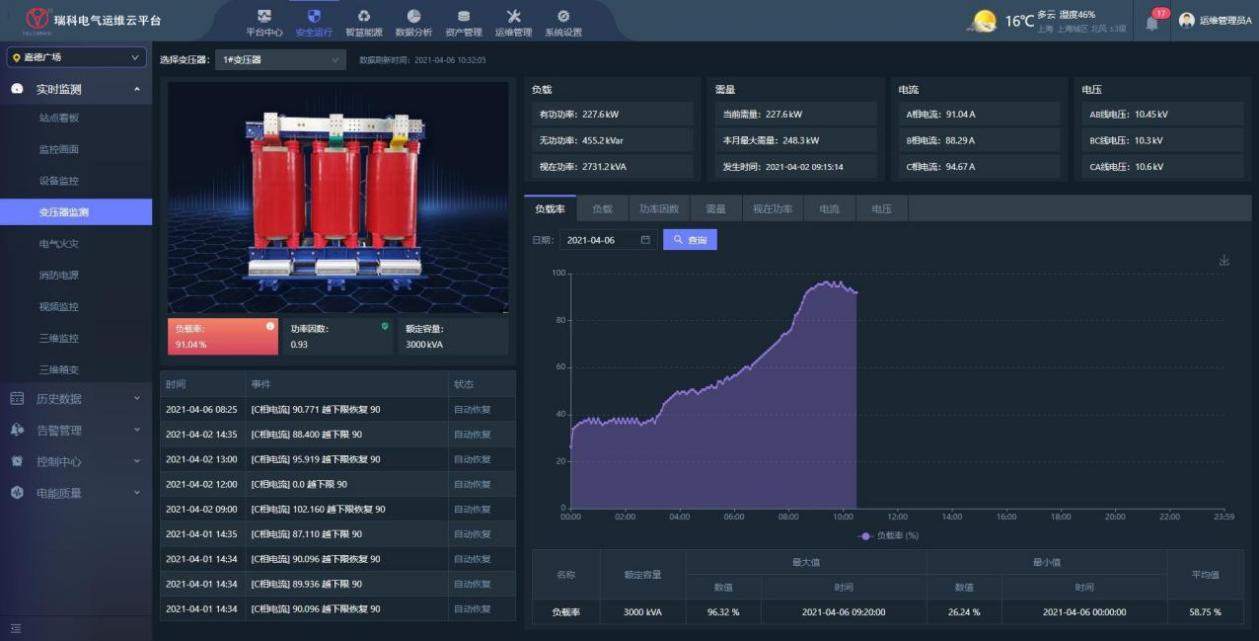

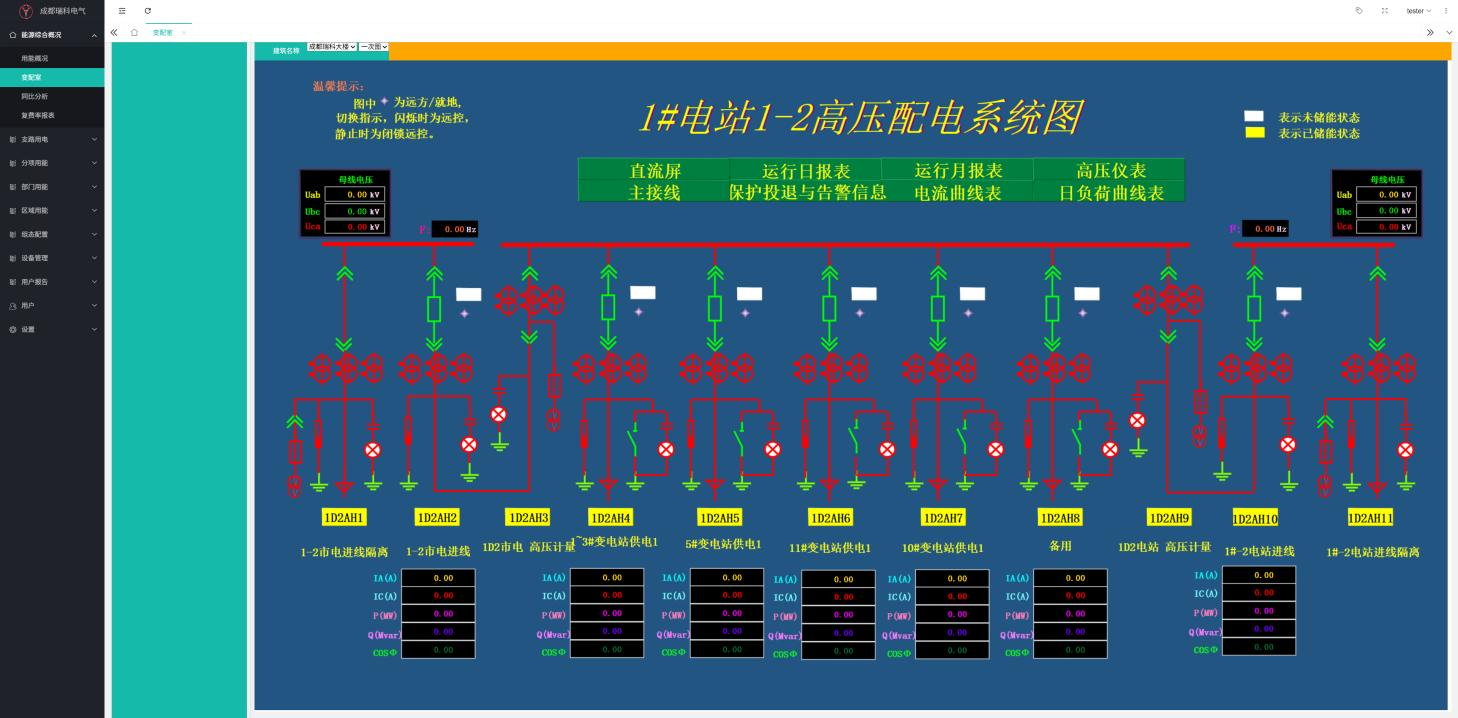

       4.7 重点设备单独监控

       针对能源重点设备，可以组态单独监控菜单界面，进行单独的监控。例如变压器监测。 实时监测变压器的电流、电压、负载、需量、温度等数据信息，数据异常时，自动发出告警， 提醒相关人员及时处理，避免事故的发生。

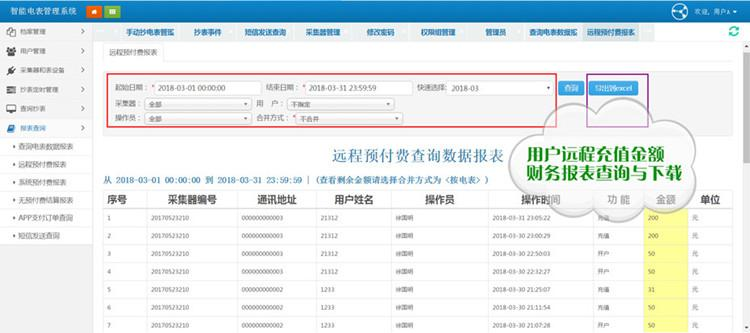

       4.8 预付费管理

       云平台集成预付费水、电、气管理功能模块（子系统），可以针对各商业综合体、住宅小区、写字楼、办公楼、酒店 式公寓、学校、厂矿企业，以及连锁超市、大型物业宿舍等物业的后勤管理部门提供分布式财务操作，在线支付，总部财 务扎口等。

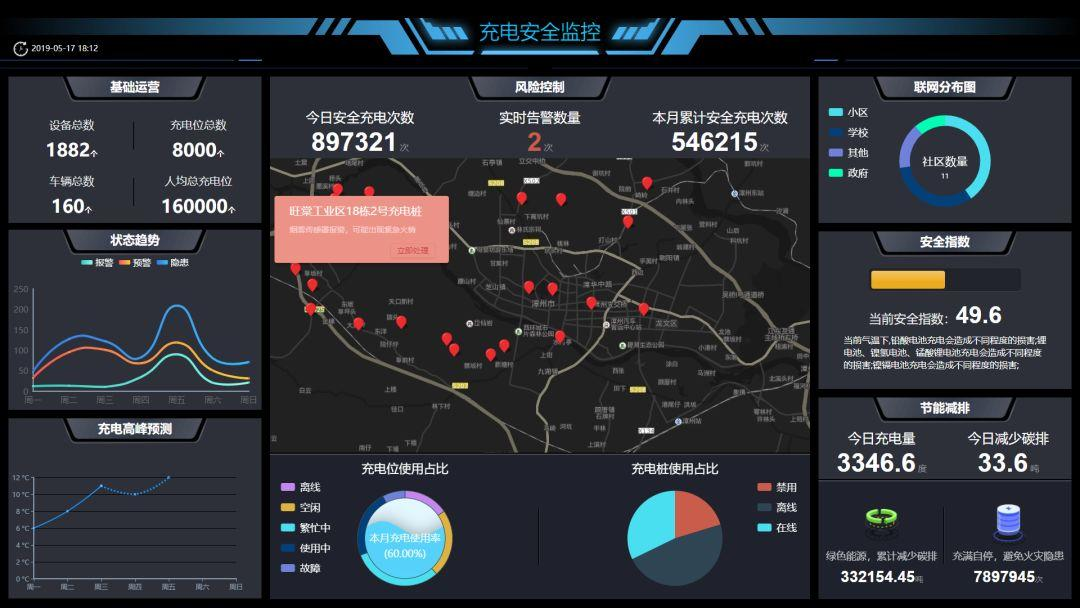

       4.9 充电桩管理

       云平台集成充电桩管理模块（子系统），为汽车充电桩/电瓶车充电桩客户提供充电安全管理、资产管理和交易管理的 综合解决方案，解决充电难、管理难和收费难的问题。 可应用于商业楼宇、住宅小区、学校、医院等场所设置的公共汽车/电瓶车充电场所的运营管理。

       4.10 智能照明管理

       云平台集成智能照明管理模块（子系统），通过物联网技术对安装在城市各区域或大型建筑物各区域的室内照明、室 外路灯照明等供电回路的用电状态进行不间断地数据监测，也可以实现照明的定时开关配置，以及后台远程管理和移动管 理等功能，降低路灯设施的使用成本和维护难度，达到一定节能减排的效果。

       4.11 安全用电管理

       云平台集成安全用电管理模块（子系统），对电气引发火灾的线缆温度、漏电电流、负荷电流、电压等主要因素进行 不间断的数据监测与统计分析，通过 NB-IOT/4G 等无线通讯方式采集现场实时数据，实时发现电气线路和用电设备存在的 安全隐患，并通过短信、APP 推送、自动语音呼叫等方式及时预警，有效防止电气火灾的发生。

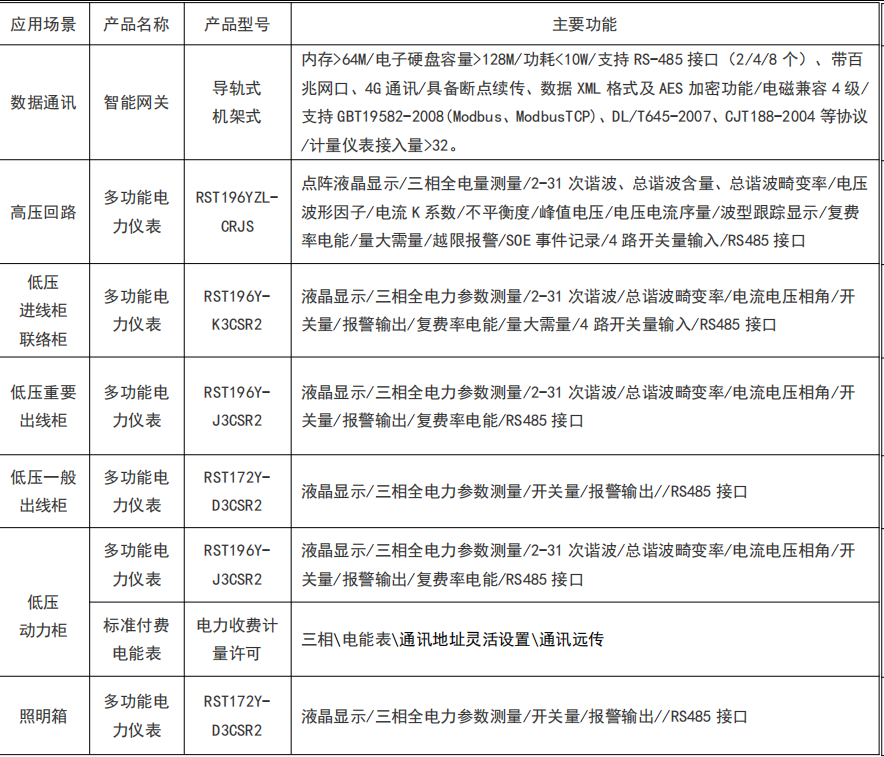

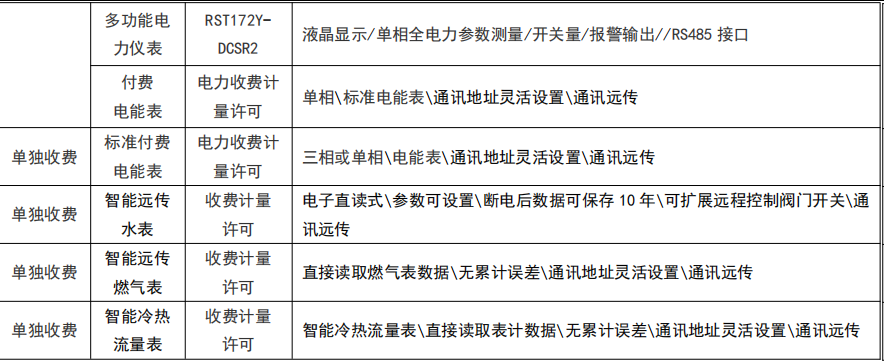

五、云平台配置

六、业务模式

        6.1 云平台托管模式（公共云）

       成都瑞科指导客户完成智能计量仪表、工业通讯网关等硬件设备的安装和调试，联通互联网，客户将数据上传至成都 瑞科 RKS-EIoT 能源物联网管理云平台，委托成都瑞科管理。成都瑞科按规定/约定收取管理费用。 成都瑞科在公共云平台上开放专门的客户帐号。客户通过 PC、手机 APP 等终端，登录访问云平台，查看各类数据、信 息，以及授权内的云端应用操作。

       6.2 云平台客户自建自营模式（私有云）

       云平台监控中心建在客户集中监控室内（或用户指定地点），客户可以按照厂家推荐的设备配置标准采购硬件设备， 并申请腾讯、阿里云等云空间服务器。 成都瑞科为客户完成云平台的建设和运营队伍的培训，然后，由客户自行接管云平台的运维管理。如果客户没有技术 力量维护，也可以选择每年向成都瑞科支付一定的技术运维服务费用。
